ER4047 алюминиевая MIG TIG сварочная проволока

ER4047 -это эвтектический сплав Al Si с 12% кремния, низкой температурой плавления, хорошей текучестью и хорошей коррозионной стойкостью. Но он анодируется после того, как цвет становится черным.
Применение: подходит для Аль- Си, Аль- Си- МГ, ООО Си КР мг деформируемый алюминий и алюминиевые (>7%Си) аргонно- дуговая сварка. Более широко использованный для чистого алюминия, алюминиевого марганца, алюминиевого сплава магния кремния.

плотность kg/dm3	Температура плавления ℃	Электропроводность % IACS
2.65	573---585	41



Механическое свойство сварки (значение справки)
Прочность при растяжении(MPa)	Предел текучести(MPa)	M
160--190	70--85	10--15



ER4047  алюминий & сворочная проволока алюминиевых сплав
спецификация	GB/T 10858-2008   AWS A5.10···       ER 4047
Типичный состав в %	Si················          11.00—13.00 Fe················               ＜0.60 Cu················               ＜0.30 Mn················               ＜0.15 Mg················               ＜0.10 Zn················                ＜0.20 Be················                ＜0.0003 Ti················                  ＜0.15 Others·············                   ＜0.05 Others Total·········                      ＜0.15
Физическое свойство (близкое значение)	0.2% предел текучести Rpo2 (Mpa)·····  60  предел прочностиRm (Mpa)·····          130  Удлинение A5 (L0=5d0) (%)······       5  Испытание температуры (℃）······          20
характеристики & использование	Этот тип содержит 12% кремния, который может быть адаптирован при сварке всех видов ковки и литья или экструдированной формы алюминиевых сплавов.И он имеет преимущества низкой температуры плавления и хорошей текучести, что позволяет избежать искажения после сварки. Использование:соединять или накладывать обработку легкого сплава.
Защитный газ	Аргон, гелий или смеси аргона и гелия.
Размеры Φ	MIG—проволока(mm)： 0.8 ; 0.9 ; 1.0 ; 1.2 ; 1.6 ; 2.0 ; 2.4 TIG —пруток（mm)： 1.6 ; 2.0 ; 2.4 ; 3.2 ; 4.0 ; 5.0 ; 6.0

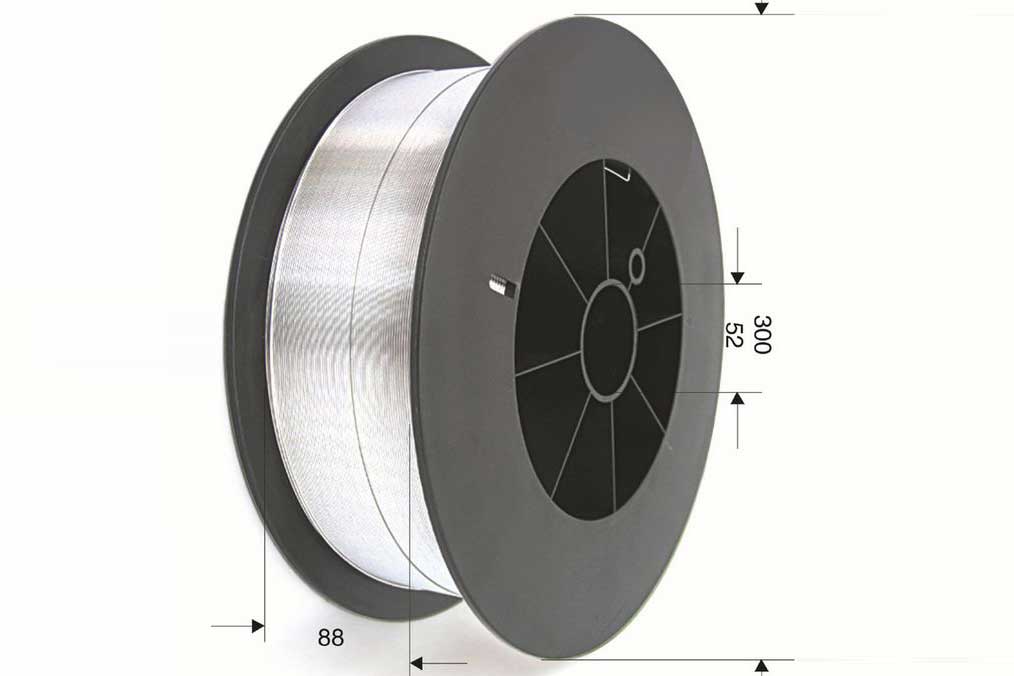

Упаковки проволоки	Mig проволока： S100/0.5kg 1Lb , S200/2kg , S270-S300/6kg-7kg
	Tig пруток  ： 5/10kg     ·······    длина ：1000mm


Примечание:
1. Проволока Al Si хотя и имеет сильную трещиностойкость, но пластик беден, поэтому после сварки нужны пластические деформационные швы, следует избегать использования алюминиевой Кремниевой проволоки.

2. Перед сваркой необходимо удалить оксидное и масляное пятно на кромке заготовки.

3. Сварку можно использовать, когда пластина держит расплавленный металл, чтобы обеспечить формирование сварного шва .
