Алюминиевые ребра

Автор: admin Время:2020-08-26 17:49

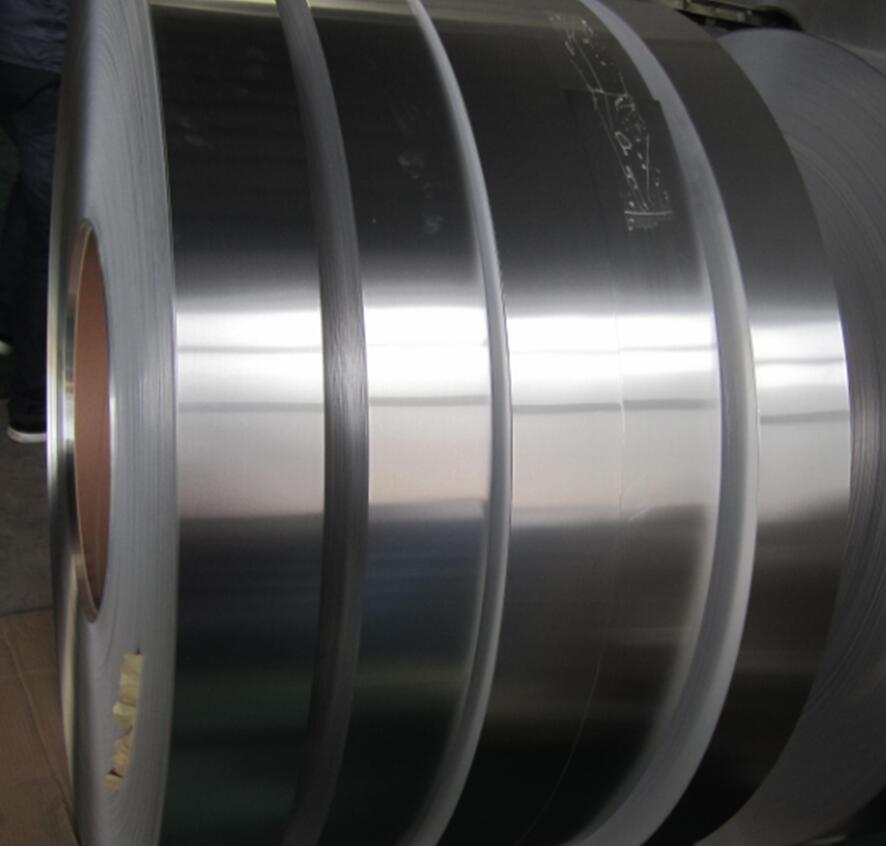

Технические индикаторы алюминиевые ребра:
Состав сплава: 3003, 3N03, 4343, 4045, 4004, 4N43, 4N45, 4N04 и другие марки;
Толщина продукта: (0.04~3) ±(0.01~0.03) мм;
Ширина продукта: (10~150) ± (0.20~0.30) мм;
Механические свойства: прочность на растяжение σb: 135~195N/mm2, удлинение δ≥1%.



Технические характеристики алюминиевые ребра для автомобильных теплообменников заключается в использовании технологии прокатки композитных материалов, покрывающих одну или обе стороны алюминиевой матрицы серии 3ххх или серии 6ххх (основной слой) с материалом пайки из алюминиевого сплава серии 4ххх или серии 7ххх ( кожный слой), сваренных и прокатанных вместе при высокой температуре и высоком давлении на стане горячей прокатки, а затем холоднокатаных до готового изделия.

алюминиевые ребра начато с выдвижением технологии вакуума паяя. Его технологическая особенность заключается в том, что требуется слой паяного сплава на поверхности ребра рассеивания тепла, а толщина облицовочного слоя обычно составляет около 10% от общей толщины композитного материала. Его температура плавления должна быть примерно на 50℃ ниже, чем у базового алюминиевого сплава, температура плавления базового сплава составляет 630℃ ~ 660℃, а температура плавления слоя покрытия-580℃ ~ 610℃. Поэтому после того, как собранный теплообменник будет выдержан в печи при температуре около 600°С в течение определенного периода времени, сплав ребристой основы не расплавится, но слой покрытия сплава Al-Si в качестве паяльного материала расплавится, и он будет твердым после охлаждения. Земля спаяна в единое целое.
